Nivå – Trykk – Temperatur

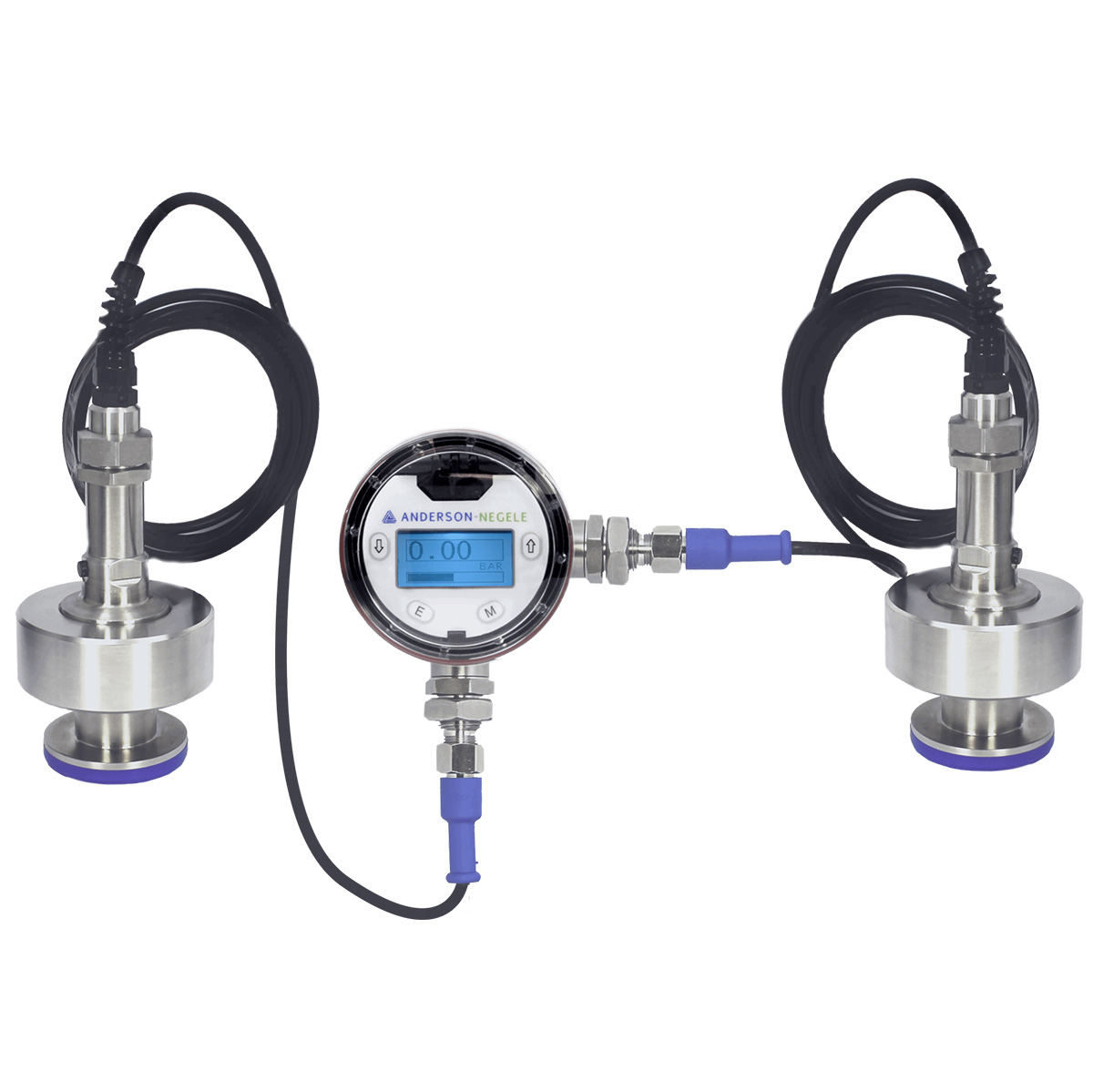

Nivåmåler

Nivåmålere måler væskestandshøyden i tanker og renner/basseng. Væsken kan være vann, bensin eller andre viskose materialer. En nivåmåler brukes til å forhindre at en tank e.l. renner over. Måleprinsippet er basert på å bestemme vekten, trykket eller posisjonen av en væske i en tank, og nivåmålere kan gjøre dette direkte, indirekte, med kontakt eller kontaktløst. Følgende typer er mest vanlige:

• Væskenivå: Måleren beregner høyden av væsken ved å måle trykket. Den kan oppdage faseskiller mellom f.eks. olje og vann.
• Ultrasonisk: Måleren monteres typisk over tanken, sender ut en ultrasonisk impuls og måler tiden det tar til signalet reflekteres tilbake av væskeoverflaten.
• Kapasitans: En kapasitansmåler beregner endringen i kapasitansen mellom en isolert elektrode og tankveggen. En tom tank har f.eks. lav kapasitans.
• Hydrostatisk: En hydrostatisk sensor måler også vannstanden baser på trykket. Jo høyere trykk, jo høyere volum i tanken.
• Magnetisk: Denne målemetoden bruker en flottør med en magnet som følger væskehøyden dynamisk.
• Radar: Radarmåling fungerer som ultrasonisk måling, bortsett fra at det brukes elektromagnetiske bølger istedenfor lyd.

Trykkmålere

Trykkmålere brukes overalt hvor gass, olje eller andre væsker under relativt høyt trykk må overvåkes. Vi har trykktransmittere og trykkgivere. En trykkgiver får et fysisk signal av f.eks. en membran som utvider seg. Dette signalet kan leses av på f.eks. et manometer og også gjøres om til et analogt elektrisk signal som et 4-20mA eller 1-5V signal og videresendes til en PLS (PLC). En trykktransmitter har innebygget transmitter som gir ut et 4-20 mA signal og/eller et digitalt signal som HART og IO-Link. Når trykkmålere brukes i utsatte prosessområder, må de være meget nøyaktige og ha et lett lesbart display. De må også finnes i Ex-utgaver. Videre må de tilfredsstille ulike materialkvaliteter som motstår korrosive omgivelser i f.eks. farmasøytisk industri, næringsmiddelproduksjon, jordbruk eller i brannvesenet.
Det finnes flere måter å måle trykket på, f.eks. med C-formet føler (Bourdon tube), to membraner montert mot hverandre, spoler, piezoelektrisk element etc.
Vi kan levere alle typer nivå- og trykkmålere.

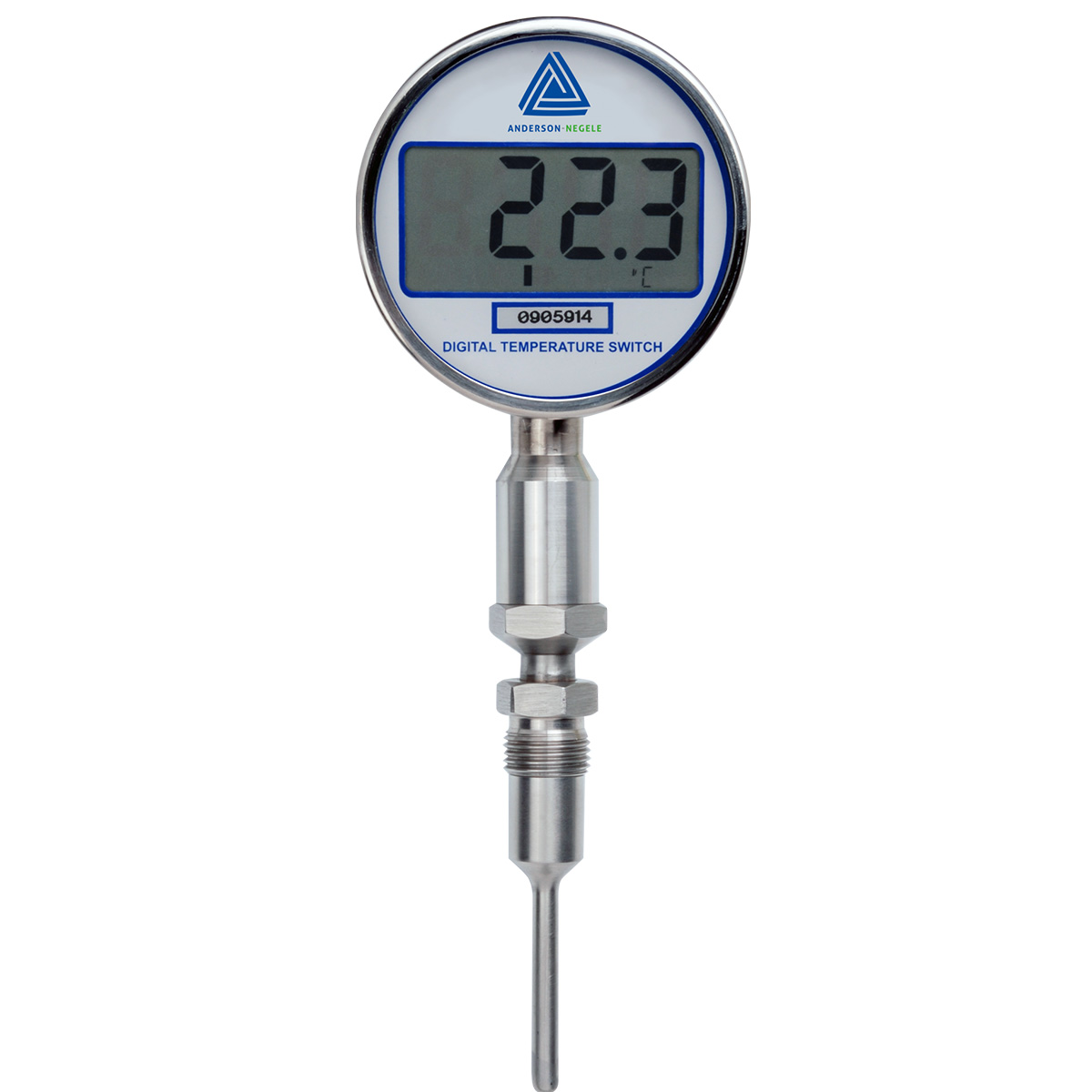

Temperaturmålere

Temperaturmålere er uunnværlige i mange prosesser og gjør alt fra å sikre riktig temperatur av ingredienser i næringsmiddelindustrien til å forhindre eksplosjoner i kraftverk. Det finnes forskjellige typer:

Termistorer

Termistorer endrer form når det er en endring i temperaturen. De består av keramiske materialer (nikkel eller mangan/koboltoksider belagt på glass). De fleste termistorer har en negativ temperaturkoeffisient (NTC), dvs. at motstanden avtar når temperaturen stiger. Noen termistorer har imidlertid en positiv temperaturkoeffisient (PTC); når temperaturen øker, øker motstanden.
Negativ temperaturkoeffisient (NTC) termistorer
NTC termistorer er følsomme temperatursensorer som reagerer på svært små temperaturendringer og gir høy nøyaktighet og stor motstand selv ved lave temperaturer. NTC termistorer har et temperaturområde på -50°C til 250°C. Når temperaturen begynner å stige, synker motstanden raskt.

Termoelementer

Termoelementer er en av de vanligste temperatursensorene på grunn av deres pålitelighet, nøyaktighet, følsomhet, enkelhet og brede temperaturområde. De består av to wire laget av forskjellige metaller (f.eks. kobber og bronse), som er koblet sammen på to punkter. Det ene punktet kalles «den kalde enden» og holdes ved en bestemt temperatur, og det andre kalles «den varme enden». Temperaturendringen måles basert på spenningen mellom de to ledningene. Termoelementer er ikke like nøyaktige som motstandstemperaturdetektorer (RTDs), men rimeligere og med et bredt temperaturområde (-200°C – 1750°C).

Halvlederbaserte temperatursensorer

Halvlederbaserte temperatursensorer (også kalt IC-sensorer) har en dobbeltintegrert krets (IC) som inneholder to like dioder. Diodene og den temperaturfølsomme spenningen mellom dem er grunnlaget for temperaturmålingen. Disse sensorene gir et tilnærmet lineært resultat; de er imidlertid mindre nøyaktige mellom 1 og 5°C.
Halvlederbaserte sensorer er godt egnet for innebygde applikasjoner, men i motsetning til andre temperatursensorer er de ikke så robuste elektrisk og mekanisk som termoelementer og RTDer.

Motstandstemperaturdetektorer (RTD)

Motstandstemperaturdetektorer (RTD), også kjent som motstandstermometre, er temperatursensorer som gir svært nøyaktige målinger. De er laget av ledende metaller med høy renhet (platina, kobber eller nikkel) viklet inn i spoler. Deres motstand er lik den for en termistor temperatursensor. De deles gjerne inn i PT100 og PT1000 elementer, som gir da henholdvis 100 ohm ved 20°C (PT100) og 1000 ohm ved 20°C (PT1000). Videre er de inndelt i klasser med tanke på målenøyaktighet, klasse A og B, hvor A er best.
Vi kan levere et bredt utvalg av temperaturfølere, da med mest fokus på RTD (PT100 og PT1000) følere.
