Flowmåling – for væsker, steam og gasser

Flowmåling eller måling av gjennomstrømningen er svært viktig i alle industrielle prosesser. Ved å vite hvor mye væske, damp eller gass flyter hvor til enhver tid, sikres det at prosesser nedstrøms får den mengden de trenger og det forhindres at for mye medie ødelegger rør eller andre installasjoner. Det finnes flere forskjellige måter å måle gjennomstrømningen på, f.eks. elektromagnetisk, differensialtrykk, mekanisk med en turbin eller ultralyd. I tillegg kan vi levere Vortex og ovalhjulsprinsipp. Vortex egner seg også for flowmåling på gass og damp.

• Elektromagnetiske målere skaper et magnetisk felt innenfor røret ved hjelp av to elektroder på hver side. Så måles det strømmen som mediet skaper, når det passerer det magnetiske feltet. Fordelene med elektromagnetiske målere er at de er veldig nøyaktige, kun har to små elektroder (tilgjengelig i forskjellige materialer) i kontakt med mediet og ikke hemmer gjennomstrømningen.
• Med en differensialtrykkmåler måles det trykkfallet etter en barriere (orifice) som installeres i røret basert på hydrodynamikkens lover om prporsjonalt trykkfall. Jo høyere trykkfallet er, jo høyere er strømingshastigheten. Ulempen med denne målingsmåten er trykkfallet den skaper, og den er derfor ikke egnet for systemer med krav om konstant høyt trykk.
• Turbinmålere bestemmer flowet på en mekanisk måte ved at mediet passerer og dermed driver en turbin. Denne typen måler er veldig nøyaktig. Ulempen er at en rekke deler er utsatt for mediet og slites ned over tid. Vedlikeholdskostnader er dermed høyere enn med f.eks. elektromagnetiske målere.
• Ultralyd flowmåler fungerer slik at det monteres en sensor på hver side av røret, med riktig avstand til hverandre, og begge sender og mottar akustiske signaler til hverandre. Signalet som sendes medstrøms, altså i flowretningen til mediet, bruker kortere tid enn signalet som kommer andre veien, altså motstrøms eller mot flowretningen. Tidsdifferansen på de to signalene blir gjenstand for flow beregningen. For å oppnå best mulig nøyaktighet med en slik målemetode, så er det viktig å legge inn riktig rørdimensjon, veggtykkelse på røret, materialtype i røret og type prosessvæske. Fordelen er at de monteres over mediet uten direkte kontakt, også i åpne kanaler, og at de kan måle en rekke ekstraparametere som nivå og totalmengde. For å være nøyaktig er en ultralydmåler avhengig av at viskositeten er forhåndsbestemt og mediet homogent, dvs. ikke inneholder kontaminerende partikler eller vannbobler.

Det finnes mange bruksområder for flowmålere:

Landbruk: For mye vann, for eksempel ved vanning i landbruket, kan oversvømme avlingen og føre til råte. For lite vann er like farlig. Nøyaktige gjennomstrømningsmålere sikrer at plantene for akkurat så mye vann som de trenger.

Avløpsvann: Nøyaktig måling av kloakk og andre typer avløpsvann er avgjørende for å forhindre tilstopping, spesielt i systemer der avløpsvannet omfatter både slam og flytende avløpsvann.

Drikkevann: Drikkevannssystemer krever nøyaktige strømningsmålinger for å sikre at riktig vannmengde når ut til alle avdelinger og bygninger i systemet, selv om vannforbruket varierer på tvers av systemene.

Kjølevann: Fabrikker og datasentre er avhengige av kjølevann til å forhindre overoppheting av utstyr. Her er det viktig at den riktige vannmengden leveres til enhver tid, noe som krever nøyaktige flowmålere.

Industri: Industrielle prosesser krever ofte en rekke ulike væsker, som vann, damp og gass. Nøyaktige gjennomstrømningsmålere sørger for at bedriftene har riktig volum og trykk av disse for å holde fabrikken i gang.

Olje og gass: For å styre produksjonen og sikre tilstrekkelig energiforsyning i store nettverk, må olje- og gassindustrien måle væskestrømmer nøyaktig, selv når mediene ikke er rene eller når væskene transporteres over svært lange avstander.

Her er et utvalg av det J.S.Cock kan levere:

Radar

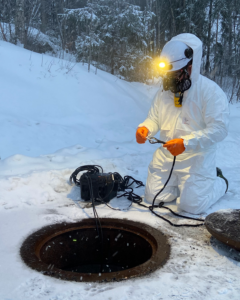

Flow-Tronic RavenEye er en ny type flowmåler for åpne kanaler og halvfylte rør. Den benytter avansert radarteknologi i kombinasjon med tradisjonell nivåmåling. Måleren berør ikke selve væsken og monteres over vannflaten. Sensoren er enkel å montere via monteringsmoduler, den er hermetisk tett og tåler og oversvømmes. Via transmitteren kan man lese av en rekke parametere som flow, hastighet, nivå og total mengde. Systemet kan også kobles opp mot overordnede PLS systemer. RavenEye er en problemløser i applikasjoner der man ikke kan benytte tradisjonelle flowmålere eller der dimensjonene gjør det fordelaktig å benytte denne type. Systemet har ingen problemer å måle i medier med mye tørrstoff/partikler. RavenEye kan også leveres for montering i EX applikasjoner.

Elektromagnetisk

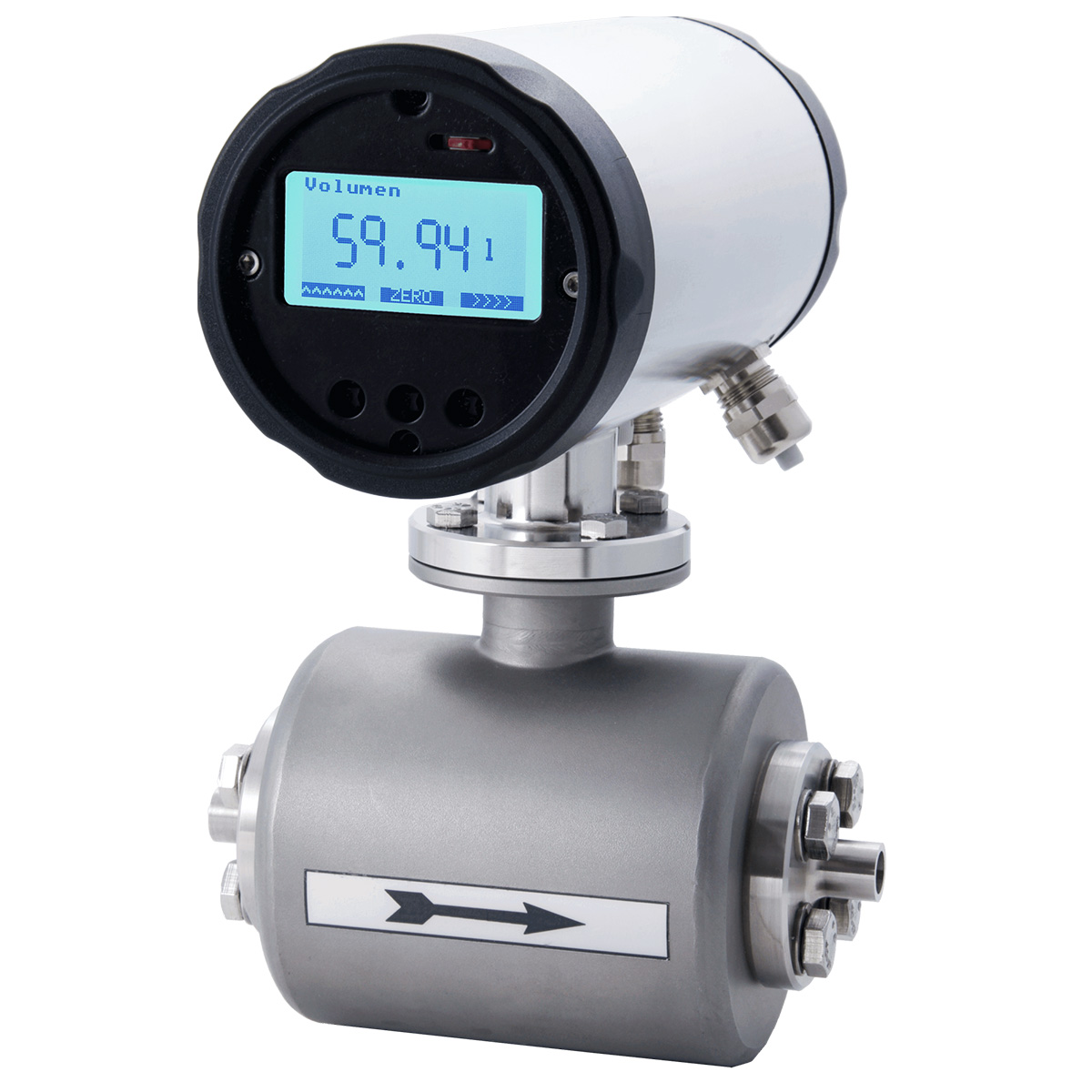

Andersen-Negele IZMAG til å utmerke seg i de mest krevende sanitære prosesseringsmiljøene. Fra utsiden ser man at det kompakte, rustfrie stålhuset gir den høyeste grad av beskyttelse mot rengjøringskjemikalier og ekstreme miljøpåkjenninger i næringsmiddelindustrien. Et standard bakgrunnsbelyst grafisk display gir ikke bare måleinformasjon i form av tall og tekst, men kan også vise bilder. Ved å bruke bilder sammen med tekst får man en mer intuitiv navigasjonsfølelse, noe som gjør programmeringen raskere og enklere. På innsiden er det en PFA-foring som gir økt trykk-, temperatur- og vakuumkapasitet. Denne nye fôringen gir IZMAG muligheten til å tilfredsstille en utvidet liste over høytemperatur- og aseptiske bruksområder. I tillegg til de andre funksjonene har gjennomstrømningsmåleren en kompakt totalstørrelse som gjør det mulig å installere den i trange applikasjoner uten at det går på bekostning av måleytelsen.

Isoil Isomag er et komplett utvalg av elektromagnetiske flowmålere fra DN3 til DN2000 og trykk opp til 250 bar. De er tilgjengelige i kompakt eller separat versjon, wafer (opp til DN400) eller flenset montering, med et bredt spekter av alternativer for elektroder og lining materialer.

ISOMAG inkluderer også sanitær utforming med 3A sertifikat for måling på næringsmiddler og WRAS godkjente materialer for drikkevann applikasjoner. Videre så er ISOMAG flowmålere sertifisert i henhold til MID001 og MID004 og OIML R49-1. ISOMAG kan også tilby innstikk varianter (monteres gjennom rørveggen) som kan tas inn og ut av prosessen uten å avbryte denne. ISOMAG sensorer kan kobles til et bredt utvalg av omformere (convertere) fra enkle 2-leder typer, til høy hastighet varianter til f.eks.raske fylle applikasjoner. Flere valg på signal utganger / grensesnitt som Modbus, Profibus, Hart, og datalogging. En kraftig batteridrevet converter med innganger for trykk signaler og GPRS trådløs kommunikasjon kan benyttes til alle ISOIL flow sensorer. Målerne er produsert og testet i henhold til ISO 9001 og OHSA 18001 og følger internasjonale retningslinjer for flowmåler produksjon i henhold til ISO4064 eller EN14154.

Turbin

Anderson-Negele turbin flow for måling av flow/mengde i lav viskøse væsker innen næringsmiddel og farmasøytisk industri. Hygienisk design og enkel og vedlikeholde grunnet det todelt hus. Produsert i 316L og monteres med TriClamp. En økonomisk løsning for en rekke applikasjoner som for eksempel prosessvann, rentvann, vaskekjemikalier, CIP osv. Fra tyske Bopp&Reuther kan vi også levere turbin flowmålere til kjemisk og petrokjemisk industri, for måling på mineral oljer, råoljer, syrer, alkaliske løsninger, flytende gasser, bensin, diesel etc.

Vortex og Ovalhjulsmålere

Fra tyske Bopp&Reuther kan vi levere vortex type flowmålere og ovalhjulstype flowmålere. Disse benyttes til en rekke ulike væsker, samt gasser og damp/steam.
